Consistencia cromática: SDCM y elipses de MacAdam. Cómo evitar diferencias de color entre luminarias
Cuando se especifica una luminaria LED, es habitual prestar atención a parámetros como el flujo luminoso, la potencia, la temperatura de color (CCT) o el índice de reproducción cromática (CRI). Sin embargo, existe un parámetro que, aunque aparece con frecuencia en las fichas técnicas, suele pasarse por alto y tiene una influencia directa sobre el resultado visual de una instalación: la consistencia cromática, expresada mediante el SDCM (Standard Deviation of Color Matching).
No es extraño encontrar instalaciones donde todas las luminarias están especificadas como 3000 K, pero unas se perciben ligeramente más amarillas y otras algo más blancas. En la mayoría de los casos, el problema no está en la temperatura de color, sino en la tolerancia cromática permitida durante el proceso de fabricación.
En este artículo analizamos qué es el SDCM, cuál es su relación con las elipses de MacAdam y por qué debería formar parte de cualquier especificación técnica de iluminación profesional.
El diagrama de cromaticidad CIE 1931: la base de la colorimetría
La Comisión Internacional de Iluminación (CIE) desarrolló en 1931 el diagrama de cromaticidad CIE xy, que continúa siendo la referencia para representar matemáticamente todos los colores perceptibles por el ojo humano.
En el primer gráfico puede observarse el conocido diagrama en forma de herradura.
- El contorno representa las longitudes de onda del espectro visible.
- La línea recta inferior une los extremos del espectro y corresponde a los colores púrpura.
- Cualquier punto situado dentro del diagrama representa una determinada cromaticidad.
Este diagrama permite representar la posición cromática de cualquier fuente de luz independientemente de su intensidad luminosa.
La temperatura de color de una luminaria no es más que un punto concreto dentro de este espacio cromático.
La curva de Planck y la temperatura de color correlacionada (CCT)

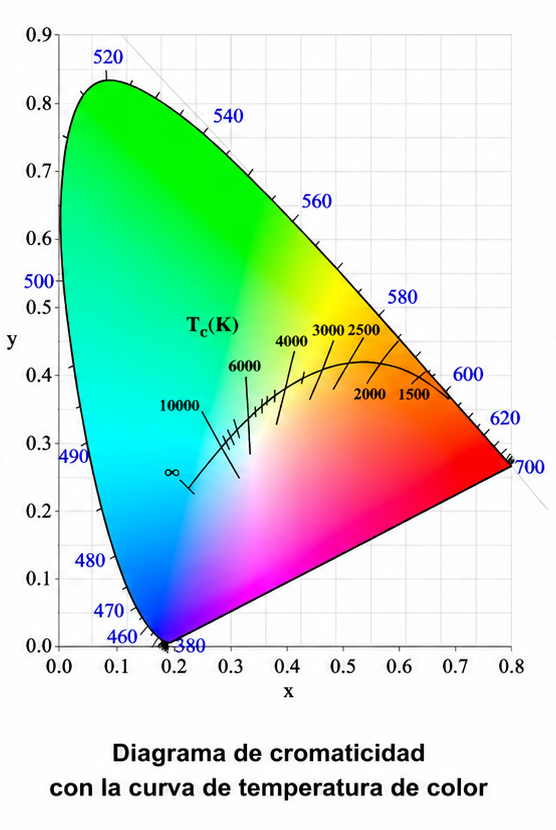

En el segundo gráfico aparece representada la curva de Planck o Planckian Locus.
Esta curva corresponde a la radiación emitida por un cuerpo negro ideal al aumentar su temperatura y sirve como referencia para definir la Temperatura de Color Correlacionada (Correlated Color Temperature, CCT).
Los valores habituales en iluminación arquitectónica (2700 K, 3000 K, 3500 K, 4000 K o 5000 K) se sitúan sobre esta curva.
Sin embargo, es importante entender que la CCT únicamente indica la posición aproximada del color dentro del diagrama de cromaticidad.
No define cuánto puede desviarse ese color durante la fabricación.
Dos LED pueden encontrarse próximos al punto de 3000 K, pero situados en posiciones ligeramente distintas dentro del diagrama, generando diferencias perceptibles para el observador.
Precisamente aquí aparece el concepto de consistencia cromática.
¿Qué es el SDCM?
El Standard Deviation of Color Matching (SDCM) cuantifica la dispersión cromática de un conjunto de fuentes luminosas respecto a un punto de referencia.
Dicho de otra forma, indica cuánto puede alejarse el color real emitido por una luminaria respecto al color nominal especificado.
Durante la fabricación de chips LED existen pequeñas variaciones inevitables en los materiales semiconductores, el fósforo y los procesos de encapsulado. Estas diferencias provocan que no todos los LED produzcan exactamente la misma cromaticidad.
Por ello, los fabricantes clasifican los LED mediante procesos de binning, agrupando aquellos cuya cromaticidad presenta una desviación similar.
Cuanto menor sea el SDCM exigido, más estricta será esa clasificación y mayor uniformidad ofrecerán las luminarias instaladas.
Las elipses de MacAdam

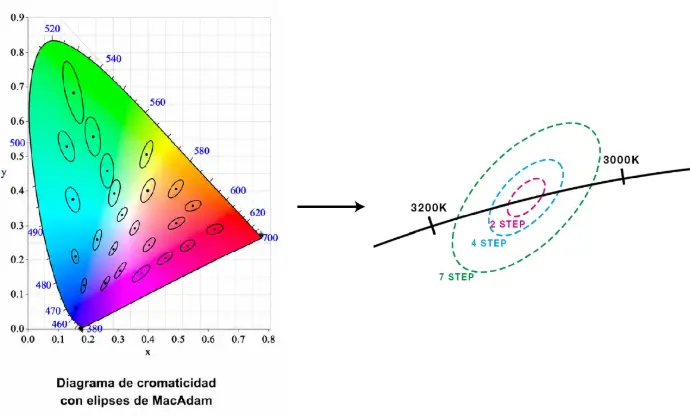

El tercer gráfico representa las conocidas elipses de MacAdam.
Durante la década de 1940, David MacAdam realizó experimentos para determinar cuál era la mínima diferencia cromática perceptible por el ojo humano.
El resultado fue sorprendente: la sensibilidad visual no es uniforme en todo el espacio de color.
En determinadas zonas del diagrama somos capaces de distinguir variaciones extremadamente pequeñas, mientras que en otras es necesario un cambio cromático mucho mayor para percibir una diferencia.
En el gráfico de la izquierda, cada elipse delimita una región dentro de la cual las diferencias de color resultan prácticamente imperceptibles para un observador. El tamaño y la orientación de estas elipses varían según la zona del diagrama de cromaticidad: en algunas regiones podemos distinguir variaciones muy pequeñas, mientras que en otras se necesita un cambio cromático mayor.
Por este motivo, las tolerancias de color no pueden representarse mediante círculos de igual radio. Las regiones de igual percepción adoptan formas elípticas, conocidas como elipses de MacAdam.
El gráfico de la derecha muestra cómo se aplican estas elipses para expresar la tolerancia cromática mediante el valor SDCM (Standard Deviation of Color Matching). El punto central representa el color de referencia y los contornos indican distintos niveles de desviación permitida.
Un valor de 1 SDCM corresponde aproximadamente a una variación apenas perceptible. A medida que aumenta el número de pasos —por ejemplo, 2, 4 o 7 SDCM— también aumenta el área de tolerancia y, por tanto, la diferencia de color que puede existir respecto al valor de referencia.
Cuanto menor sea el valor SDCM, mayor será la uniformidad cromática entre diferentes fuentes de luz o productos.
¿Cuándo empieza a apreciarse la diferencia?
Aunque depende de las condiciones de observación, de la superficie iluminada y del observador, de forma general se acepta la siguiente clasificación:
Consistencia cromática | Percepción visual |
1 SDCM | Diferencia prácticamente imperceptible. Utilizado en aplicaciones de laboratorio o museografía muy exigente. |
2 SDCM | Uniformidad excelente. Muy utilizado en proyectos premium. |
3 SDCM | Estándar de calidad para iluminación arquitectónica profesional. |
5 SDCM | Las diferencias comienzan a ser visibles cuando las luminarias están próximas. |
>5 SDCM | Variaciones claramente apreciables que pueden afectar a la estética del proyecto. |
Un ejemplo práctico
Supongamos una instalación formada por veinte downlights de 3000 K.
Todas las luminarias cumplen exactamente la temperatura de color especificada.
Sin embargo:
- El primer lote procede de LED clasificados en 3 SDCM.
- El segundo lote utiliza LED de 6 SDCM.
Cuando ambos lotes se instalan en el mismo techo, algunas luminarias proyectan una luz ligeramente más cálida mientras que otras presentan un tono algo más neutro.
La instalación cumple técnicamente la especificación de temperatura de color, pero visualmente aparece una falta de uniformidad que resulta especialmente evidente sobre paredes blancas, techos continuos o superficies lisas.
Este tipo de diferencias suele confundirse con defectos de instalación o problemas eléctricos cuando, en realidad, responde únicamente a la dispersión cromática de los LED utilizados.
¿Qué debería especificar un proyecto?
En proyectos de iluminación arquitectónica no basta con indicar únicamente la temperatura de color.
Una especificación completa debería incluir al menos:
- Temperatura de color correlacionada (CCT).
- Índice de reproducción cromática (CRI).
- Tolerancia cromática máxima (SDCM).
- Flujo luminoso.
- Vida útil y mantenimiento del flujo.
- Índice de deslumbramiento (UGR), cuando sea aplicable.
Para la mayoría de aplicaciones arquitectónicas de calidad, se recomienda exigir SDCM ≤ 3, mientras que en museos, retail premium, hospitality o espacios donde la uniformidad visual sea crítica puede ser conveniente especificar SDCM ≤ 2.
Conclusión
La temperatura de color define el tono general de la luz, pero no garantiza que todas las luminarias presenten exactamente la misma apariencia cromática.
Los diagramas CIE muestran dónde se sitúa un color dentro del espacio de cromaticidad, la curva de Planck permite relacionarlo con una temperatura de color correlacionada y las elipses de MacAdam establecen el límite a partir del cual el ojo humano comienza a percibir diferencias.
Por este motivo, el SDCM se ha convertido en uno de los parámetros más importantes para evaluar la calidad cromática de una luminaria LED. Incluir este valor en las especificaciones técnicas ayuda a garantizar una iluminación homogénea, reduce incidencias durante la instalación y asegura que el resultado final responda fielmente al diseño previsto.
En iluminación profesional, no basta con pedir 3000 K; también es necesario definir con qué precisión queremos alcanzar ese color.
